BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  jackdaniels Dim 12 Jan 2014 - 11:27

Bonjour,

Je vous ai déjà présenté mon BNZ41 dans la rubrique 'armes allemandes', voici des photos avant et après nettoyage des pièces par électrolyse (toutes sauf la culasse qui n'en avait pas besoin et l'oeillet de crosse qui n'est pas démontable).

Je travaille avec un chargeur de batterie auto sur 6 volts et avec une électrode en inox. Le brossage est réalisé avec des brosses pour le lavage des mains en milieu hospitalier, les poil sont très souples.

Après electrolyse je place les pièces dans du pétrole puis nettoyage sommaire a la laine d'acier et WD40

Le canon et le boitier de culasse sont traités dans un tube en PVC placé verticalement, j'étudie un bac horizontal qui sera plus pratique.

Sur certaines pièces, les légères traces de rouille sur les photos sont pratiquement invisible à l'oeil nu et ont été enlevées

Je vous laisse deviner ce qui est avant et après nettoyage.


Jackdaniels




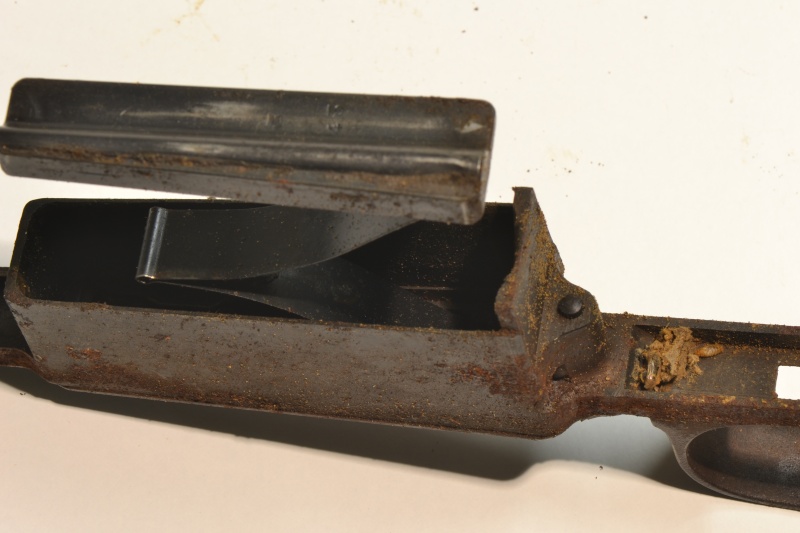

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Csc_0910


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0316


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0031


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0133


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0317


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0134


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0319


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0135


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0320


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0136


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0410


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0137


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0411
En prime la réapparition du numéro

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0138


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0412


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0139


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0413


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0032


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0414


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0321


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0417
Là aussi découvre du numéro sur le cran de mire

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0415


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0416
Seul l'oeilliet de démontage (qui lui n'est pas démontable) a seulement eu droit a un léger coup de Drémel (feutre + pâte à polir)

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0418


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0419


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0420


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0421


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0422
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2084
Age : 56
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Stalingrad0243 Dim 12 Jan 2014 - 21:16

Beau travail.

on ne peut que s'en inspirer salut

------------------------

"98% des problèmes se trouvent entre les bottes et l'index"

Stalingrad0243
Membre confirmé
Membre confirmé

Nombre de messages : 389
Age : 32
Localisation : Suisse
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  John MAUSER Dim 12 Jan 2014 - 21:30

Bonsoir,
serait-il possible d'avoir une photo de détail de l'embouchoir (des 2 côtés avec vue de 3/4 avant) stp ?
Précédemment, sur le post initial, on s'était focalisé sur le garde-main et la planchette élévatrice,
je n'avais pas prêté attention, mais l'embouchoir est très particulier : il a la forme en "H" du premier modèle mais est réalisé en tôle emboutie ...  Wink  du jamais vu pour moi .....
A bientôt !
JM  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113
John MAUSER
John MAUSER
Futur pilier
Futur pilier

Nombre de messages : 911
Age : 56
Localisation : 44
Date d'inscription : 05/01/2009

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Solitaire du 57 Dim 12 Jan 2014 - 21:34

Beau travail effectivement ,tu comptes tout faire rebronzer ?
@ + salut

------------------------

Ce qui doit se faire se fait ,ce qui ne se fait pas ne devait pas se faire .....:pirat:

"Rappelez-vous toujours que si la Gestapo avait les moyens de vous faire parler , les politiciens ont ,eux, les moyens de vous faire taire " Coluche ...

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 4551
Solitaire du 57
Solitaire du 57
Pilier du forum
Pilier du forum

Nombre de messages : 1668
Age : 57
Localisation : à l'Est ,en Lorraine
Date d'inscription : 17/11/2013

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Baccardi Dim 12 Jan 2014 - 21:35

Stalingrad0243 a écrit:Beau travail.

on ne peut que s'en inspirer salut

 BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 671531

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur
Administrateur

Nombre de messages : 17260
Age : 58
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Winchester 1866 Dim 12 Jan 2014 - 21:47

oui c'est un travail sympa  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 3361380237

------------------------

Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle --->   http://prehistoire-xixeme.forumactif.org/ salut
Winchester 1866
Winchester 1866
Pilier du forum
Pilier du forum

Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  feder504 Dim 12 Jan 2014 - 23:18

John MAUSER a écrit:Bonsoir,
serait-il possible d'avoir une photo de détail de l'embouchoir (des 2 côtés avec vue de 3/4 avant) stp ?
Précédemment, sur le post initial, on s'était focalisé sur le garde-main et la planchette élévatrice,
je n'avais pas prêté attention, mais l'embouchoir est très particulier : il a la forme en "H" du premier modèle mais est réalisé en tôle emboutie ...  Wink  du jamais vu pour moi .....
A bientôt !
JM   BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113

.... pour moi itou !

Dis donc, garde-main Durofol, embouchoir inconnu ... tu as mis la main sur un mouton à 5 pattes !!!  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 647148

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 9578
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  waffenampt Dim 12 Jan 2014 - 23:31

Moi aussi je n'ai jamais vu un embouchoir en 1941 en "H" nervuré comme un "BYF" 44 ?
waffenampt
waffenampt
Membre expert
Membre expert

Nombre de messages : 582
Age : 75
Localisation : le Born
Date d'inscription : 01/11/2013

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 8:32

De longues heures de restauration mais ça a payé.  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 3361380237
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  byf44 Lun 13 Jan 2014 - 10:03

Bonjour, c'est pour moi aussi une découverte!!

intéressant ce modéle!
l'embouchoir est un tôle emboutie ou usiné?

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1929
Age : 43
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 10:14

byf44 a écrit:Bonjour, c'est pour moi aussi une découverte!!

intéressant ce modéle!
l'embouchoir est un tôle emboutie ou usiné?
Usiné.  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  feder504 Lun 13 Jan 2014 - 11:52

byf44 a écrit:Bonjour, c'est pour moi aussi une découverte!!

intéressant ce modèle!
l'embouchoir est un tôle emboutie ou usiné?



Tôle emboutie  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 9578
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 13:11

je ne sais pas pourquoi mais j'aurais plutôt tendance à croire Feder  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 942193
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 13:46

A emboutir je ne vois pas comment ils font, bref c'est pas grave le tout c'est que la pièce y soit (sur l'arme).  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113
Embouti oui, j'ai pas vu (ou mal vu) une photo. Désolé embouti et sûr.  Embarassed Embarassed Embarassed


Dernière édition par carbone14 le Lun 13 Jan 2014 - 14:06, édité 1 fois
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  jackdaniels Lun 13 Jan 2014 - 14:00

Merçi à tous

Pour répondre à la demande de John, voici le détail de l'embouchoir en long, en large et en travers

Pour ce qui est de l'usinage, il y en a certainement eu après l'emboutissage pour mettre la pièce 'a dimension', d'ailleurs le trou ou vient se loger le ressort d'embouchoir est réalisé par perçage donc usinage.

On peu dire que cette pièce n'est pas usinée 'dans la masse'.

Il n'y a aucune trace de soudure.

D'ailleurs je me demande bien comment ils arrivait à sortir la matrice après emboutissage.

A bientôt

Jackdaniels

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0423


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0427


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0424


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0425


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0428


BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Dsc_0429
jackdaniels
jackdaniels
Pilier du forum
Pilier du forum

Nombre de messages : 2084
Age : 56
Date d'inscription : 25/08/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  byf44 Lun 13 Jan 2014 - 14:04

salut, comment c'est sexy ce truc!! salut salut

il faut que je m'en trouve un!!

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1929
Age : 43
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 14:08

Eh oui là on le voit parfaitement.  Very Happy Wink
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Winchester 1866 Lun 13 Jan 2014 - 14:15

byf44 a écrit:Bonjour, c'est pour moi aussi une découverte!!

intéressant ce modéle!
l'embouchoir est un tôle emboutie ou usiné?


Pour mon info ce que vous appelez "embouchoir" c'est la partie porte baïonnette ou la pièce qui est autour ou les deux ? bon j'ai eu ma réponse ...

le porte baïonnette peur avoir pour ébauche une pièce usinée (copeaux) très coûteux, ou Matricer à chaud, c'est probable ou mieux extrudée à froid puis ensuite bien sûr elle sera finie par usinage.

Aujourd'hui elle serait faite parla technologie des poudres (le frittage)

La seconde pièce, si elle existe, sera faite par emboutissage c'est ce qui est le plus probable et le plus économique.

------------------------

Si c'est possible,c'est déjà fait. Si c'est impossible ça se fera
Mon Forum : Armes du Paléolithique au XIXème Siècle --->   http://prehistoire-xixeme.forumactif.org/ salut
Winchester 1866
Winchester 1866
Pilier du forum
Pilier du forum

Nombre de messages : 1213
Age : 75
Localisation : Ile de France
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  John MAUSER Lun 13 Jan 2014 - 15:01

Merci Jackdaniels !
Cette pièce semble être la "Lucy" de l'évolution des embouchoirs pour le 98k ... surprenant !
A suivre
JM  BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse 72113
John MAUSER
John MAUSER
Futur pilier
Futur pilier

Nombre de messages : 911
Age : 56
Localisation : 44
Date d'inscription : 05/01/2009

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  Invité Lun 13 Jan 2014 - 15:14

Le porte baïonnette est usiné il n'y a pas le choix d'où mon horrible confusion tout à l'heure avec une photo mal étudiée.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  azul Lun 13 Jan 2014 - 15:52

Bonjour,
A part l'emboutir à plat, le rouler, le souder et reprendre la soudure, je ne vois que cela pour obtenir cette pièce.

Azul

------------------------

Bon à rien mais prêt à tout.
azul
azul
Futur pilier
Futur pilier

Nombre de messages : 722
Age : 60
Localisation : Lauragais
Date d'inscription : 19/09/2010

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  byf44 Mar 14 Jan 2014 - 0:45

azul a écrit:Bonjour,
A part l'emboutir à plat, le rouler, le souder et reprendre la soudure, je ne vois que cela pour obtenir cette pièce.

Azul

tu peux aussi partir d'un tube qui peu même être déjà oval au galbe de la crosse

byf44
Pilier du forum
Pilier du forum

Nombre de messages : 1929
Age : 43
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  feder504 Mar 14 Jan 2014 - 1:13

Si le tube, ovalisé ou non, est pressé sur une matrice composée d'au moins deux pièces, celle-ci ressortira facilement, une partie après l'autre, je pense ...

Mais cet embouchoir devait poser problème, car il n'a pas fait long feu !

Par la suite, sur les embouchoirs non échancrés en tôle, à 6 nervures, c'est la solution "azul" qui a été retenue, le trait de soudure à l'arc est sur le dessous, et sur le côté droit pour les grenadières ...  Wink

A+
feder504
feder504
Pilier du forum
Pilier du forum

Nombre de messages : 9578
Age : 75
Localisation : en France...pour l'instant...
Date d'inscription : 27/01/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  sandy Ven 2 Mai 2014 - 20:13

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse H0539610http://www.germanmilitaria.com/Heer/Photos/H053968.htmlphotos bonjour ,

sandy
Futur pilier
Futur pilier

Nombre de messages : 882
Age : 45
Date d'inscription : 08/10/2011

Revenir en haut Aller en bas

BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse Empty Re: BNZ 41 garde main DUROFOL avant et apres nettoyage par electrolyse

Message  mauserfan Dim 7 Sep 2014 - 21:36

Très intéressé par le BNZ41 de Jackdaniel dont je n'avais jamais entendu parler, j'ai activé mes contacts aux USA, tous des collectionneurs de k98 , certains avec des collections totalement hallucinantes ….

Résultat, après 6 mois de recherches , j'ai répertorié 3 BNZ similaires, mème garde main Durofol, même embouchoir si particulier ….

Difficile de dire pour la planchette élévatrice , mais j'ai trouvé ce méme type sur d'autres BNZ41 .

Les trois autres sont dans la méme série de numéro de la même lettre …

Une petite série d'armes d'essais de chez Steyr en 41 … Etrange car les essais de crosses sont plutôt datés de 36 -37 ….

Merci à Jackdaniel de nous avoir présenté ce 98 !

Un très bon moment pour un collectionneur!

mauserfan
Membre averti
Membre averti

Nombre de messages : 184
Age : 68
Date d'inscription : 13/07/2014

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
