Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  calou02 le Mer 29 Jan 2014, 18:49

Mon SMLE - Page 4 Ph_5a10


Pocomas a écrit:Le ressort est peut-être trop serré.



est ce que d’après toi le montage photo ci dessus est correct (car je vais m'en inspirer pour le montage sur le mien ) ?

------------------------

Du fait de leur seule existence, les armes détenues par la population sont une garantie pour notre liberté !
Charles De Gaulle

« VOUS AVEZ PRÉFÉRÉ LE DÉSHONNEUR A LA GUERRE, VOUS AUREZ LES DEUX ! »
Winston CHURCHILL

Corruptissma republica plurimae leges

Mon SMLE - Page 4 Unpact10
calou02
calou02
Futur pilier
Futur pilier

Nombre de messages : 878
Age : 60
Localisation : Chateau-Thierry 02
Date d'inscription : 06/02/2009

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mer 29 Jan 2014, 19:26

Le montage est correct, peut-être devrais-je enlever le ressort.

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Jeu 30 Jan 2014, 20:19

calou02 a écrit:Mon SMLE - Page 4 Ph_5a10





Pocomas a écrit:Le ressort est peut-être trop serré.






est ce que d’après toi le montage photo ci dessus est correct (car je vais m'en inspirer pour le montage sur le mien ) ?



Ça c'est du zoli dioptre Ph5A !  Mon SMLE - Page 4 732574

J'ai essayé le montage carrément sans le ressort, mais ça coince pareil, alors maintenant que j'y pense il y a deux solutions:

1. il faut des cales pour dégager le support de la platine;

2. j'ai remonté et essayé la sécu sans plaquer le levier d'armement.

A vue de nez et comme je suis couillon je penche pour la numéro 2 qui serait en plus la moins ch*****, je redémonte tout demain: c'est comme ça quand on a un petit cerveau, on bosse plus que les autres!  Mon SMLE - Page 4 942193

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  An ix le Ven 31 Jan 2014, 13:48

A mon humble avis il faut surtout enlever la pièce qui s'intercalle entre le levier et son ressort...

Mon SMLE - Page 4 DSC01190_zps92c04994

... la petite pièce en forme de rondelle bien visible sur la photo ci-dessus entre le PH5A et le levier de sureté. Wink

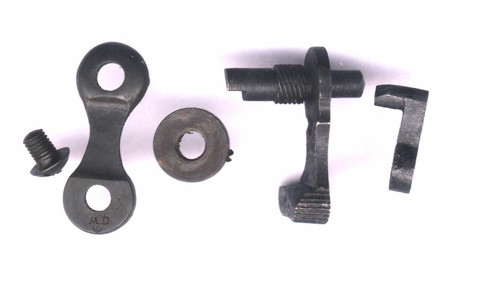

Pour se repérer voici les pièces constitutives de la sureté (la pièce à retirer pour le montage du dioptre est au centre ci-dessous) :

Mon SMLE - Page 4 $(KGrHqZHJDcE63Z(mmt(BO8fSEo,wg~~60_12
An ix
An ix
Membre expert
Membre expert

Nombre de messages : 633
Age : 50
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Sam 01 Fév 2014, 10:14

Merci beaucoup An IX !  salut


Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Sam 01 Fév 2014, 12:58

Effectivement comme ça, ça va beaucoup mieux!

Mon SMLE - Page 4 DSC01220_zpsc4119e9d

 Mon SMLE - Page 4 942193

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Lun 03 Fév 2014, 13:01

Quelqu'un pourrait-il m'aider à l'identification avec cette photo prise de près?

Mon SMLE - Page 4 DSC01225_zps0a7b3be6

On voit notamment une couronne en dessous du chiffre 5 .

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Lun 03 Fév 2014, 19:05

J'ai beau regarder dans les liens sur les poinçons, je ne m'y retrouve pas: un connaisseur pourrait-il me proposer une piste?  Mon SMLE - Page 4 72113

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  ledef le Lun 03 Fév 2014, 21:09

Salut Phil,
c'est tout simplement le poinçon d'inspection.
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mar 04 Fév 2014, 08:43

ledef a écrit:Salut Phil,
c'est tout simplement le poinçon d'inspection.

Merci bien  salut mais le poinçon d'inspection d'où? Inde? UK?

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  ledef le Mar 04 Fév 2014, 08:53

c'est très difficile à voir sur ta photo...
la couronne st la même pour  les UK et les India...
pourrais tu m'identifier ce qu'il y a sous la couronne?
pour info:
E pour RSAF, Enfield, UK
ß pour BSA, Birmingham, UK
B pour Sparkbrook, Birmingham,UK
X pour LSA, London,UK
GRI pour Ishapore, India

"source Skennerton"
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mar 04 Fév 2014, 10:15

Sous la couronne ça ressemble à une sorte de "P", dont la queue passerais derrière la la verticale de la lettre.

sous le levier de culasse il y a un "V" et un "A".

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  ledef le Mar 04 Fév 2014, 10:33

pourrais tu nous faire une photo du boîtier de culasse, sous le levier d'armement?
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mar 04 Fév 2014, 10:46

Voilà quelques photos:

Sous le levier d'armement
Mon SMLE - Page 4 DSC01231_zpsbe8608ec

Sous le pontet
Mon SMLE - Page 4 DSC01233_zps8b8c68e7

Sur la crosse: un "J.O.D", un "4", un " M P" et un "SîA":
Mon SMLE - Page 4 DSC01234_zps5c1d11d4

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  ledef le Mar 04 Fév 2014, 11:22

les pionçons de la crosse,  SÎA sont bien Indien.
le IS du pontet aussi.
par contre il n'y a rien sur le boîtier de culasse , comme par exempleMon SMLE - Page 4 Boitie10
ou
Mon SMLE - Page 4 Bsa311
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  cro24 le Mar 04 Fév 2014, 11:40

Heir au soir j'ai fait comme Ledef et tenté de te trouver quelques pistes dans le Skennerton: c'est très, très mince Embarassed
Il n'y a pas grand chose sur les armes fabriquée à l'arsenal d'Ishapore et presque encore moins, si c'est possible, sur leurs
poinçons ...
Au moins pour le "SîA", c'est l'équivalent pour l'Inde du Broad Arrow britannique: le poinçon de prise en compte
de l'arme par ce qui est le ministère de la défense indien.
Les deux drapeaux croisés sur la tête de culasse sont un poinçon d'épreuve de ladite tête et ... c'est tout pour
ce que j'ai su trouver dans le livre!!!
Il faudrait aller voir/fouiller sur le forum milsurps.com
cro24
cro24
Futur pilier
Futur pilier

Nombre de messages : 936
Age : 60
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mar 04 Fév 2014, 12:08

J'ai encore trouvé ça:

Mon SMLE - Page 4 DSC01235_zps2feb8428

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Pocomas le Mar 04 Fév 2014, 13:06

Cela confirme l'origine indienne de ton SMLE. Il me semble que c'est la marque de l'arsenal d'Ishapore
Pocomas
Pocomas
Administrateur

Nombre de messages : 15917
Age : 64
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  ledef le Mar 04 Fév 2014, 13:19

Pocomas a écrit:Cela confirme l'origine indienne de ton SMLE.  Il me semble que c'est la marque de l'arsenal d'Ishapore

je confirme,

poinçon d'épreuve, Ishapore, India
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mar 04 Fév 2014, 13:20

J'ai trouvé l'origine de mon SMLE: "Rifles that were manufactured prior to 1949 are stamped with GRI "

Et il est de fabrication antérieure à 1949 puisque "GRI" veut dire Georges Rex Imperator.

Ça avance!  Very Happy

Merci à Pocomas et ledef!  salut

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  DEX Cristian le Mer 12 Fév 2014, 16:14

Bonjour,

Fusil d'origine Indienne reconditionné entre 1943 et 1947/48 chez Ishapore.
Marquage à gauche du sabot de crosse No.1.MK.III*.
Les miens :
marqué FR'45 a un canon (même N°) daté '41
marqué FR'45 a un canon (même N°) daté '38

Crosse en bois très foncé (typiquement Indien) et grosse vis de renfort de fût passant de gauche à droite devant le pontet. Donc, si la crosse est rénovée, pas trop clair ou rouge acajou  (type anglais.

Ci-dessous, la série de N° correspondant à ce type de marquage.

No.1. MK. III* 1945   J 26158 J sous N°, marquage à gauche du sabot !
No.1. MK. III* 1945   J 95816 J sous N°, marquage à gauche du sabot !
N° I Mk. III* F.R. ?   R9560 R sous N°, marquage à gauche du sabot !
No.1. MK. I I I* FR’43   Y 4760 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’46   Y12335 Y sous N°, marquage à gauche du sabot !
No .1. MK. III* FR’45   Y 15372 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Y 16248 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’45   Y 16608 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’4?   Y 16948 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’45   Y 19291 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’45   Y 21324 Y sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’41   Z 29347 Z sous N°, marquage à gauche du sabot !
N°.1. MK. III* FR’43   Z 55477 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’42   Z 56041 Z sous N°, marquage à gauche du sabot !
No .1. MK. III* FR’43   Z 71108 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Z 77248 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Z 79991 Z sous N°, marquage à gauche du sabot !
No .1. MK. III* FR’4?   Z 80506 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Z 84795 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Z 84889 Z sous N°, marquage à gauche du sabot !
No .1. MK. III* FR’44   Z 85123 Z sous N°, marquage à gauche du sabot !
No.1. MK. III* FR’44   Z 87677 Z sous N°, marquage à gauche du sabot !

Bon tir ?
DEX Cristian
DEX Cristian
Membre
Membre

Nombre de messages : 29
Age : 63
Date d'inscription : 06/07/2013

Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Mer 12 Fév 2014, 19:44

Super, merci pour les indications!  salut

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Dim 23 Fév 2014, 15:18

Aujourd'hui première vraie séance de tir avec le copain Calou02 au club de Lizy, et réglages du dioptre à 100m avec les premiers résultats:

Mon SMLE - Page 4 DSC01251_zpscad52a42

En plus il faisait super beau donc grande luminosité, et les installations sont géniales; j'ai même pu essayer un rolling block au passage!  salut

Je suis rassuré, mon SMLE tire très droit.

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  Invité le Dim 23 Fév 2014, 15:46

Les quatre derniers tirs:

Mon SMLE - Page 4 4541e651-5065-426a-8d81-62c9b8be8ead_zps73874769

Je crois que le réglage en dérive est nickel, reste plus qu'à faire transpirer le tireur pour le réglage en élévation!  Mon SMLE - Page 4 242827

Invité
Invité


Revenir en haut Aller en bas

Mon SMLE - Page 4 Empty Re: Mon SMLE

Message  calou02 le Dim 23 Fév 2014, 20:01

salut Phil  Mon SMLE - Page 4 72113
c'est que nous avons passé une trés bonne matinée un peu courte comme toujours mais bon les beaux jours approchent et nous allons recommencer !! Mon SMLE - Page 4 3982057981 Mon SMLE - Page 4 3982057981

c'est vrai qu'il tir bien droit ce bout de bois  Mon SMLE - Page 4 3361380237 Mon SMLE - Page 4 3361380237

------------------------

Du fait de leur seule existence, les armes détenues par la population sont une garantie pour notre liberté !
Charles De Gaulle

« VOUS AVEZ PRÉFÉRÉ LE DÉSHONNEUR A LA GUERRE, VOUS AUREZ LES DEUX ! »
Winston CHURCHILL

Corruptissma republica plurimae leges

Mon SMLE - Page 4 Unpact10
calou02
calou02
Futur pilier
Futur pilier

Nombre de messages : 878
Age : 60
Localisation : Chateau-Thierry 02
Date d'inscription : 06/02/2009

Revenir en haut Aller en bas

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
