Message  voxan le Dim 12 Mai 2013, 17:38

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113


révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5311 Cool

L'armée suédoise a adopté ce revolver inventé par Août Hagstrom (1817-1901) le 19 Avril 1871.

C'est un hybride...communément appelé "Lefaucheux - Francotte Mle 1871".
il a été fabriqué pour la Suède par Auguste FRANCOTTE (à Liège) mais conçu par Eugène LEFAUCHEUX.
il est en 11mm à percussion centrale .

la production:
- 4.000 revolvers commandés à partir de Août 1871 à Francotte.
- 2.000 revolvers commandés en 1872 à Francotte.
- 520 revolvers produits par Husqvarna en 1874 (500 pour la marine et le reste pour le marché civil).

ces armes on été produites uniquement pour la Suède .


Longueur du canon : 149 mm / Longueur totale : environ 328mm / poids 1,17 kg
munition: cal. 11x17 / Poids de poudre de 0,85 gramme / ogive poids 13,2 grammes / 6 coups / vitesse 160 m / s.

mon exemplaire fait partie des 4000 premiers et provient de chez Francotte ...

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5312


il est uniquement en S.A. (mais contrairement aux armes militaires du XIX eme le départ est très doux révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  3361380237 )

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5313


l’extracteur se range dans l'axe du barillet et est guidé par une bague sur le canon comme on pourra en retrouver plus tard sur le Glisenti ...

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5314




voila sunny
maintenant, si vous voulez d'autres infos à me donner ou si j'ai encore dit une c clown nnerie je vous laisse la parole Wink
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  254249


Dernière édition par voxan le Lun 13 Mai 2013, 08:20, édité 1 fois
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Baccardi le Dim 12 Mai 2013, 20:06

Quelle belle arme, tout en "lisseur", élégante, élancée révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

Merci pour le reportage salut

------------------------

"Laudamus veteres sed nostris utimur annis "
Baccardi
Baccardi
Administrateur

Nombre de messages : 12297
Age : 54
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  lionrobe le Dim 12 Mai 2013, 20:46

Mais, c'est qu'elle grandit, la petite collection, et que du beau....

Un sujet que je vais suivre avec plaisir...
lionrobe
lionrobe
Modérateur

Nombre de messages : 6226
Age : 66
Date d'inscription : 09/06/2010

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Lun 13 Mai 2013, 13:57

salut merci pour les commentaires.


il doit y avoir un article dessus dans la Gazette des Armes de septembre 2012 .
au cas où .... il y en a peut être un qui peut jeter un œil et me faire un scanne révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  335982 en MP Wink

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  254249



voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  lionrobe le Lun 13 Mai 2013, 14:25

voxan a écrit: salut merci pour les commentaires. il doit y avoir un article dessus dans la Gazette des Armes de septembre 2012 .au cas où .... il y en a peut être un qui peut jeter un œil et me faire un scanne révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  335982 en MP Wink révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  254249

Dépôt sur le capot de l'Auburn ? révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  942193
lionrobe
lionrobe
Modérateur

Nombre de messages : 6226
Age : 66
Date d'inscription : 09/06/2010

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Lun 13 Mai 2013, 17:56

il vaut mieux éviter , le conducteur est armé Wink
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Lun 13 Mai 2013, 17:59

une petite révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  819249 à coté du 1873 avec qui il partage sa munition pour se rendre compte de ses proportions ...


révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5315


Cool
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  lionrobe le Lun 13 Mai 2013, 18:06

voxan a écrit:une petite révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  819249 à coté du 1873 avec qui il partage sa munition pour se rendre compte de ses proportions ...


révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_5315


Cool

Il a tout d'un Reichs 79.... révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  942193
lionrobe
lionrobe
Modérateur

Nombre de messages : 6226
Age : 66
Date d'inscription : 09/06/2010

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Lun 13 Mai 2013, 18:14

Non il n'a rien d'un Reich révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  248959

- il a un extracteur

- il a une détente vraiment très douce (comme un Cap & balle préparé )
- et surtout il n'est pas moche révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  1480192108



révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  254249









voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Mezigot le Lun 13 Mai 2013, 19:26

C'est vrai qu'il a une bonne bouille. Hormis l'absence de double action, il a presque des faux airs du modele d'essai Lefaucheux de 1868-69 qui a donne le Mle 1870.

Arretez de me donner des envies comme ca!

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1955
Age : 48
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Mar 14 Mai 2013, 13:06

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

ce qu'en dit Eugène L. :

Eugène L. a écrit:(....) je ne comprend pas pourquoi on appel ce revolver un "Francotte - Lefaucheux".
Je n'ai aucune trace d'une participation d'Eugène dans la conception de cette arme, même pas un semblant de marquage allant dans ce sens ou annotation dans les archives.


Eugène L. a écrit:Entre midi et deux j'ai ouvert un peu les livres traitant du sujet, voici en deux phrases ce qui en sort :

"le revolver M/1871 est une évolution de la structure de base d'Eugène Lefaucheux.
Le nouveau développement a été fait par Auguste Francotte".


Source: "Geschichte und Technik der Europäischen Militärrevolver" de Rolf H. Müller
Tome 2: pages 1000 - 1001


Je suppose que Müller fait référence au brevet du 1868, dessin ci-dessous.

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Brevet33

Brevet qui donnera par la suite naissance au revolver 1870 de Marine après de multiples modifications.



c'est donc normal de lui trouver des faux airs du modèle d'essai Lefaucheux de 1868-69 drunken

salut
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Mezigot le Ven 20 Juil 2018, 22:50

Je déterre car je viens de pincer un m/71, mais je n'arrive pas à décrypter le marquage coté gauche de la carcasse, mais en gros un 7 au dessus d'un 2 au dessus d'un 80.  Pas encore eu la possibilité de faire des munitions pour bien que j’ai le moule spécifique, mais éventuellement, un essai en bonne et due forme suivra, tout comme pour le 1878 suisse d'ailleurs.

Cordialement,
JH

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_3910

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Img_3911

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1955
Age : 48
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Mezigot le Sam 21 Juil 2018, 22:43

Histoire de faire avancer le projet, j'ai pris quelques mesures au pied à coulisse sur l'arme. Au niveau du canon, j'obtiens F = 11,14 mm et Z = 11,70 mm. Pour ce qui est du barillet, sa longueur est de 31,30 mm de la face arrière à la face avant, ce qui nous donne la L3 + G max absolue. Le diamètre en sortie de barillet est de 11,36 mm avec R1 = 12,82 mm et P1 = 12,10 mm. La profondeur du drageoir est de 1,20 mm.

La balle à ma disposition fait 16,05 mm de haut, avec une base creuse ogivale de 5,82 mm de profond par 7,50 mm de diamètre à la base. Elle possède trois gorges, deux de graissage dont une est apparente une fois la balle sertie sur l'étui, et une plus fine de sertissage à environs 5,6 mm de la base. Cette dernière est de type rétreint d'un diamètre de 11,30 mm (diamètre théorique de 11,33 mm), pour un diamètre de 11,52 mm (diamètre théorique de 11,56 mm) en G1.

Si je positionne une balle au contact du cône de raccordement, j'ai assez de jeu pour pouvoir employer les étuis de 11 mm 73 de chez H&C faisant 18,72 mm de long, soit environ un mm de plus que le L3 de la table CIP. J'ai aussi quelques vieux étuis LYNX-HR qui eux ne font que 18,50 mm de long. Les deux types d'étuis ont R1 = 12,96 mm, il faudra donc que je diminue d'un poil le diamètre du bourrelet pour que le tout rentre dans les drageoirs. Les 0,85 g de PN devraient pouvoir rentrer sans problème sous la balle grâce à la base creuse.

Reste à voir si les outils spécifique pour le 73 de LYNX-HR seront utilisables. Il faudra peut-être employer un mandrin de re-calibrage interne un poil plus gros pour faciliter la mise en place du projectile. L'outil de sertissage OW pour le 11 mm 73 devra permettre de compléter l'opération.

Dossier à suivre...

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1955
Age : 48
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  cromagnon 07 le Sam 21 Juil 2018, 22:55

hello
ils sont bien beaux ces révolvers
cromagnon 07
cromagnon 07
Futur pilier
Futur pilier

Nombre de messages : 927
Age : 60
Localisation : ardeche
Date d'inscription : 23/06/2010

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Mezigot le Lun 30 Juil 2018, 18:53

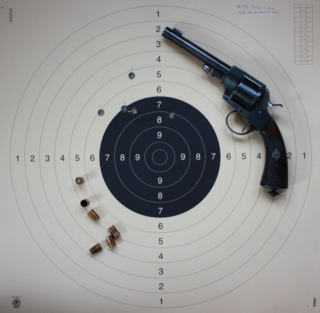

Premier essai de chargement suivi d'un essai de tir.  Pour le rechargement, ça a été du sport:  Le mandrin de re-calibrage interne du JO de 11 mm 73 LYNX-HR étant trop petit, je me suis suis servi d'un JO de .45 LC, qui, comme de juste était un poil trop gros.  J'ai donc mis la charge (0,85 g de GOEX 3Fg) la balle, et j'ai repasse la cartouche dans le re-calibreur externe du .45 LC, suivi de l'outil de siègeage du 11 mm 73 pour terminer avec l'outil de sertissage de chez OW pour le 11 mm 73.  La première photo (à suivre) donne un aperçu de la cartouche chargée, mais pas encore lubrifiée (J'ai mis par la suite du Bluelube 20 qu'un ami Bavarois m'a refilé).  Photo 2: le tir à 10 m, visée sous le visuel à 6h00.  Photo 3 gros plan des résultats, première balle haute (normal, canon propre), la dispersion verticale semble être inférieure à 3 cm, par contre, en horizontal (la balle de droite est un coup de doigt), c'est moins évident du fait que a) mon porte-cible n'est pas vertical et b) le plat de la carcasse ou se trouve le cran de mire n'est pas tout à fait perpendiculaire à la poignée, donc il me faudra m'habituer un peu.  Photo 4, gros plan sur les étuis après le tir.

Bref, c'est une arme très agréable au tir, avec peu de recul mais probablement réglée pour un but en blanc à 50 m vu le tir très haut.  Une chose est sure, avec un peu d'entrainement et une contre-visée, on doit pouvoir aisément tenir le noir, voir même le 9 avec un peu de pratique.

Encrassement quasi-nul, la gorge à l'intérieur de l'étui laissée vide combinée avec la base creuse fait office de segment racleur pour la crasse.

Plus à suivre une fois que j'aurai coulé plus de balles.

Cordialement,

JH

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Tir_m710

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Tir_m712

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Tir_m711

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Tir_m713

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1955
Age : 48
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Joel_ le Ven 12 Juil 2019, 06:56

Petit déterrage : je viens d'en rentrer un.

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_1_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_2_small

Un truc me chiffonne : j'ai lu qu'il y en avait eu 2000 de produits en 1871 et 4000 en 1872 par Francotte pour la Suède, puis 500 dont 20 pour le marché civil par Husqvarna. Le mien porte le n° 6096 (le chien n'est pas au n°) et aucun marquage régimentaire. Quid ?

Donc, a priori, il serait de 1872, de toutes façons ?


Dernière édition par Joel_ le Ven 12 Juil 2019, 19:08, édité 1 fois

------------------------

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  3386325084d572ee7e1535
Législation armes
Ce lien, Juste Clique-Le.
Joel_
Joel_
Futur pilier
Futur pilier

Nombre de messages : 927
Age : 58
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  CLOSDELIF le Ven 12 Juil 2019, 07:36

Belles armes.... révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  3361380237
Il est tout de même exact que la carcasse a une ligne présentant des similitudes avec le 70 de Marine Française....

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

http://winchester-lsg.forumotion.com/
http://prehistoire-xixeme.forumactif.org/
CLOSDELIF
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 18683
Age : 67
Localisation : NL 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Ven 12 Juil 2019, 07:43

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

si ça peux aider .... voir le poinçon sur les plaquettes

http://www.gotavapen.se/gota/artiklar/swedishpistols/swedpist_g.htm



ils parlent d'une production en 1874  Idea
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  Joel_ le Ven 12 Juil 2019, 19:11

voxan a écrit:révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

si ça peux aider .... voir le poinçon sur les plaquettes

http://www.gotavapen.se/gota/artiklar/swedishpistols/swedpist_g.htm



ils parlent d'une production en 1874  Idea
Y a pas grand chose sur les plaquettes.

Voici d'autres vues (avec les différents poinçons) :


révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_3_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_4_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_5_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_6_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_7_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_8_small
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  233-Francotte_Mod_1871_9_small

------------------------

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  3386325084d572ee7e1535
Législation armes
Ce lien, Juste Clique-Le.
Joel_
Joel_
Futur pilier
Futur pilier

Nombre de messages : 927
Age : 58
Localisation : Lyon
Date d'inscription : 08/01/2016

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Ven 12 Juil 2019, 19:38

bon un chose qui est sure, c'est qu'il sort de chez Francotte et pas de chez Husqvarna  Very Happy   et qu'il est bien beau  révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  3361380237 .




révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  254249
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  1874 le Sam 13 Juil 2019, 10:20

Bonjour
Je l'ai vu passer moi aussi ,j'ai pas mis d'enchères car il n'avait de marquage reglemantaire suédois .
révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

1874
Membre averti
Membre averti

Nombre de messages : 137
Age : 53
Date d'inscription : 09/07/2014

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  voxan le Sam 13 Juil 2019, 10:43

C'est pas parce ce qu'il n'est pas régimenté qu'il ne peut pas être réglementaire. C'est le cas de nombreux reichrevolvers par exemple.
voxan
voxan
Pilier du forum
Pilier du forum

Nombre de messages : 5004
Age : 49
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  Empty Re: révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871

Message  1874 le Sam 13 Juil 2019, 14:21

Et on fait comme pour faire la différence entre un exemplaire vendu a un civil et un autre utilisé pour l'armée suédoise ? révolver réglementaire Suédois Lefaucheux-Francotte modèle 1871  72113

1874
Membre averti
Membre averti

Nombre de messages : 137
Age : 53
Date d'inscription : 09/07/2014

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
