FUSILS ET CARABINES PORTER .

Message  3008nato le Mar 23 Avr 2013, 22:00

3008nato à vivelacolo.

- des "porter" tu dois en voir des tonnes aux US , et ici je ne trouve aucune "doc" sérieuse et très détaillée....
si tu peux me donner des auteurs de bons books aux states , je te remercie .

- je vous présente " un PORTER REVOLVING TURRET RIFLE " patent .1851.

- il me semble que c'est un deuxième modèle avec encore son "turret cover "

le N° de série se situe autour des , 400 !

-merci pour toutes les docs éventuelles !

salutations












3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Baccardi le Mar 23 Avr 2013, 22:03

Alors là.... faudra développer! Shocked

Ça marche comment? Et avec quoi ? Question

------------------------

"Laudamus veteres sed nostris utimur annis "

Baccardi
Administrateur

Nombre de messages : 9308
Age : 51
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Mezigot le Mer 24 Avr 2013, 14:35

J'adore ces trucs trarabiscotes!

Fini la rigolade, on ouvre, on veux voir ses tripes...
salut

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1805
Age : 45
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  CALIBRE 2B le Mer 24 Avr 2013, 16:24

Baccardi a écrit:Alors là.... faudra développer! Shocked

Ça marche comment? Et avec quoi ? Question


+1 Merci d'avoir posé la question. J'ai crains de passer pour un clown lol1

CALIBRE 2B
Pilier du forum
Pilier du forum

Nombre de messages : 1546
Age : 61
Localisation : BASTIA
Date d'inscription : 19/02/2013

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Invité le Mer 24 Avr 2013, 16:46

façile!
on abaisse le levier de sous garde comme sur une winchester,ce qui provoque la rotation du barillet radial a rochet d'un cran.
dans le meme temps avec l'autre main on actionne le levier superieur porte amorce qu'on aura au préalable pensé a garnir donc,d'une amorce.
lorsque celle ci est introduite dans la cartouche,le deplacement du levier pousse la cartouche dans la préchambre.
et c'est ici que c'est astucieux,vous voyez le petit papillon a l'arriere,on le tourne d'un quart et hop!,on peu ramener le levier de sous garde a sa place.
une cartouche est dans la chambre.
ensuite,avec le long levier qui est situé a droite,on arme en le tirant vers l'arriere le percuteur,on vise,on pousse la detente vers l'avant pour actionner le stetcher,et on tir.
ensuite,il faut extraire la douille de la chambre.
c'est tres simple,ça se deroule en trois operations,premierement,on doit enlever la goupille de verrouillage du canon et et extraire le barillet radial,ensuite le canon se devisse librement,et enfin l'aide du long chasse goupille et du maillet de bronze fourni avec l'arme,on peu alors chasser la douille,remonter,et tirer la cartouche suivante en reprenant la procedure depuis le debut.
c'est extremement ingenieux et l'echec commercial de ce systeme m'etonne encore clown

Invité
Invité


Revenir en haut Aller en bas

FUSILS ET CARABINES PORTER .

Message  3008nato le Mer 24 Avr 2013, 17:56

bonjour veflat

je suis preneur de ta documentation car les porter ne fonctionnent pas tout à fait comme ça.( il existe peut-être un autre PROTO)


sur celles que j'ai eu en main , -1- on enlève le couvercle du barillet "turret cover"
-2- on soulève le verrou qui se trouve sur le dessus du boitier et on le pousse vers l'avant.
-3- on ouvre la partie droite du boitier de l'arme qui se rabat vers l'avant sur l'axe à l'arrère du canon
-4- on retire le batillet "turret" généralement il semble que chaque arme était livrée avec deux barillets..
ce qui permettait de tirer 18 cartouches rapidement avec des barillets préchargés
-5- le barillet est conçu avec 9 chambres réparties en étoile , de forme cylindro coniques avec chacune un trou sur le coté du barillet ,,la cartouche ne pouvait en aucun cas être à douille , mais en papier , comme celles des revolvers COLT 1860..
donc ,on introduit 9 cartouches papier dans les 9 chambres..le calibre est env. 11 mm
vous suivez ??
-6- on repose le barillet sur son axe , on referme "le coté de l'arme" et on verrouille avec le petit levier vers l'arrière
-7- avec le levier supérieur en forme de serpentine qui est sur le canon , on enfonce et on bloque les cartouches dans leurs chambres , exactement comme sur un revolver COLT ou REMINGTON
l'arme est chargée de 9 coups
-8- on arme le chien et on ouvre le couvercle qui se trouve sur le coté ,sous le chien latéral en faisant pivoter le couvercle circulaire qui ferme l'ammorceur.
-9- on remplit l'ammorceur circulaire d'une vingtaine d'ammorces , on referme le couvercle et on rabaisse le chien latéral...
-10- on n'oublie pas de remettre le couvercle supérieur du barillet

j'y arrive ! l'arme est prête.........

-l'action du levier vers le bas comme sur une WINCH. arme le chien, et fait tourner le barilet d'une cartouche à chaque fois..et la pression sur la détente libère le chien latéral qui percute l'amorce ....
-sur ce système ,il n'y a pas de cheminées ,la rotation du barillet positionne le petit trou latéral de chaque chambre en face du trou de l'ammorceur pour enflammer la cartouche !!

-je pense que le système PORTER était génial (fusil à répétition extra-plat à 9 coups EN 1851 ) et à levier de sous-garde précurseur ou en même temps que VOLCANIC......et n'était pas génial pour le cout de la fabrication dû à la qualité de l'usinage...et surtout pour un usage intensif dans l'ouest Américain...

voilà le mode opératoire que je pense juste ....

LES PORTER'S ....j'essaie de vous joindre les photos ..
salut à tous

le fusil complet .

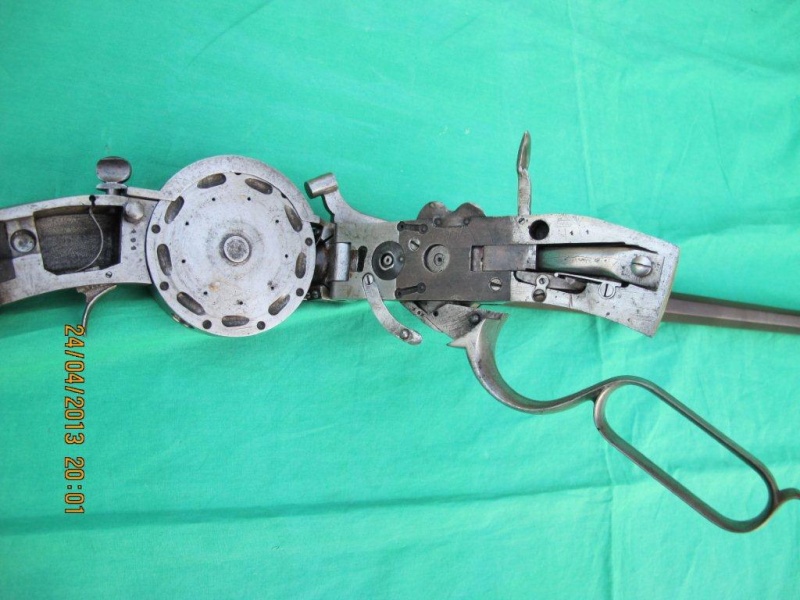

la mécanique



mecanique










[/ur



[url=https://servimg.com/image_preview.php?i=194&u=18106108]

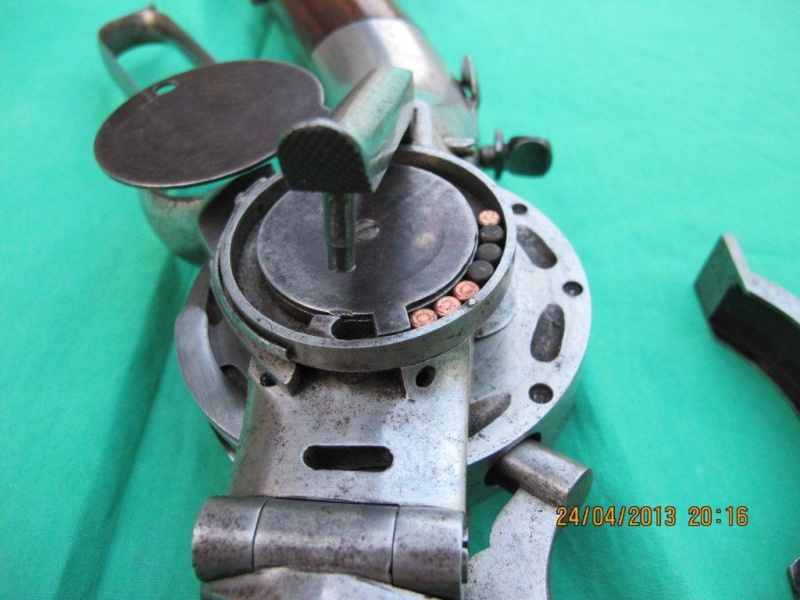

l'ammorceur et le levier de chargement pour forcer les cartouches




[im]https://i82.servimg.com/u/f82/18/10/61/08/img_3120.jpg[/img]
la visée décalée à cause du barillet dans l'axe de l'arme



la visée décalée
















Dernière édition par 3008nato le Mer 24 Avr 2013, 21:56, édité 1 fois

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  voxan le Mer 24 Avr 2013, 18:29


expliqué comme ça , ça fait assez "usine à gaz" drunken mais en tous les cas c'est une très belle "usine à gaz" merci pour les explications qui étaient nécessaires sunny

salut

voxan
Pilier du forum
Pilier du forum

Nombre de messages : 3688
Age : 46
Localisation :
Date d'inscription : 13/07/2011

Revenir en haut Aller en bas

fusile te carabines PORTER

Message  3008nato le Mer 24 Avr 2013, 18:34


bonsoir voxan

je vous fais qq photos de cette usine à gaz
amicalement

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

LES FUSILS PORTER

Message  3008nato le Mer 24 Avr 2013, 22:02

3008nato à veflat ,bacardi ,voxan ,mezigot................

bonsoir
j'ai complété le post pour expliquer le mode opératoire pour vous éclairer...

salut amical

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Mezigot le Mer 24 Avr 2013, 22:12

Un grand merci! salut On voit bien le principe grace aux photos. Ca devait tout de meme crachoter pas mal au tir, c'est a se demander ou placer l'autre main.

Encore

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1805
Age : 45
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

FUSILS ET CARABINES PORTER .

Message  3008nato le Mer 24 Avr 2013, 22:37

à mézigot ...

personnellement ,comme toi ,je me demande si ,,,parfois ,comme sur certains pepperbox la flamme ne passait pas d'une chambre à l'autre...!!

toutefois sur ce plan , le système PORTER devait être assez fiable ,et je pèse mes mots , car il ne pouvait y avoir percussion de deux amorces à la fois , et de plus ,la flamme devait se propager sur plus d'un centimètre à l'horizontale et pénétrer la deuxième chambre.....
je crois que le coût de fabrication de cette "usine à gaz" à dû lui être fatal...

salut à tous

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Invité le Mer 24 Avr 2013, 23:16

merci 3008nato de nous avoir présenté cette extraordinaire carabine,tes photos sont excellentes et les explications complementaires a la hauteur de l'objet,du beau,tres beau.
pour le mode operatoire que j'ai fournis tout a l'heure il provient de mon cerveau malade inspiré par l'objet insolite que j'ai decouvert

Invité
Invité


Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Baccardi le Mer 24 Avr 2013, 23:17

Merci pour les explications

Pas si simple quand même

Mais ingénieux drunken

------------------------

"Laudamus veteres sed nostris utimur annis "

Baccardi
Administrateur

Nombre de messages : 9308
Age : 51
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Baccardi le Mer 24 Avr 2013, 23:42

Donc si j'ai bien compris:
- les deux barillets sont côte à côte
- les balles sont logées le c... au fond et l'ogive vers la sortie
- l'allumage se fait sur le côté

Que d'axes... et que de pièces qui peuvent casser...

Mais quelle belle arme! cheers

------------------------

"Laudamus veteres sed nostris utimur annis "

Baccardi
Administrateur

Nombre de messages : 9308
Age : 51
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

FUSILS ET CARABINES PORTER .

Message  3008nato le Jeu 25 Avr 2013, 08:03


et bonjour .

je te rassure veflat ,j'ai pensé comme toi avant "d'ouvrir " la première que j'ai eue , et ton cerveau va très bien ...

et pour baccardi , au sujet des barillets , l'un était monté sur l'arme ,et le barillet en réserve et préchargé devait être dans une saccoche , prêt au remplacement en cas de besoin ....exactement comme pour les revolvers COLT et autres..

salut

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  CLOSDELIF le Jeu 25 Avr 2013, 08:11

Magnifique en effet......Mais quelle crainte de l'inflammation simultanée avec ces chambres radiales dirigées vers l'ensemble des organes du tireur!!! pale affraid

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus

CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 16453
Age : 64
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  winch 95 le Jeu 25 Avr 2013, 10:34

si ma mémoire ne me fait pas défaut, il me semble avoir lu il y a plus de 30 ans dans une revue américaine sérieuse que le dit Porter est décédé (en 1856 ?) lors d'une démonstration de tir devant le Board of Ordnance US car il s'est produit une décharge simultanée de toutes les chambres. Autrement dit, il en a pris plein la tronche et les essais de sa carabine en vue d'une adoiption par l'armée US se sont arrêtés ce jour là.
C'est un objet de collection très rare et magnifique mais je n'oserais pas tirer avec.

winch 95
Membre confirmé
Membre confirmé

Nombre de messages : 223
Age : 67
Date d'inscription : 09/01/2009

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  lionrobe le Jeu 25 Avr 2013, 11:08

Il n'est pas donné à tout le monde de mourir pour ses idées...
Ceci dit, ça me rappelle le revolver Cochran à tourelle également, sait-on les liens possibles ?

lionrobe
Modérateur

Nombre de messages : 5469
Age : 64
Date d'inscription : 09/06/2010

Revenir en haut Aller en bas

Re: FUSILS ET CARABINES PORTER .

Message  Baccardi le Jeu 25 Avr 2013, 11:25

3008nato a écrit:

et pour baccardi , au sujet des barillets , l'un était monté sur l'arme ,et le barillet en réserve et préchargé devait être dans une saccoche , prêt au remplacement en cas de besoin ....exactement comme pour les revolvers COLT et autres..

salut

En fait, je pensais au barillet qui contient les projectiles et au "barillet" des amorces.

J'avais (quand même geek ) compris qu'il y avait un second barillet pour les projectiles

------------------------

"Laudamus veteres sed nostris utimur annis "

Baccardi
Administrateur

Nombre de messages : 9308
Age : 51
Localisation : Canton de l'Ours
Date d'inscription : 20/01/2012

Revenir en haut Aller en bas

FUSILS ET CARABINES PORTER .

Message  3008nato le Jeu 25 Avr 2013, 11:41


tu avais bien compris , et moi pas ,question de terminologie , ton deuxième "barillet" etait l'ammorceur ,,comme sur les SHARPS et les SPRINGFIELDS....

a+

3008nato
Pilier du forum
Pilier du forum

Nombre de messages : 2431
Age : 72
Date d'inscription : 28/12/2012
