Les plans de Luger Parabellum.

Message  kri1942 le Ven 01 Mar 2013, 10:46

Lorsque j’ai demandé, il y a déjà quelque temps, aux membres de plusieurs forums des renseignements, des documents sur la production de P 08, par Mauser en 1945-1946, pour la France, j’ai reçu plusieurs communications avec photos et diverses réponses.

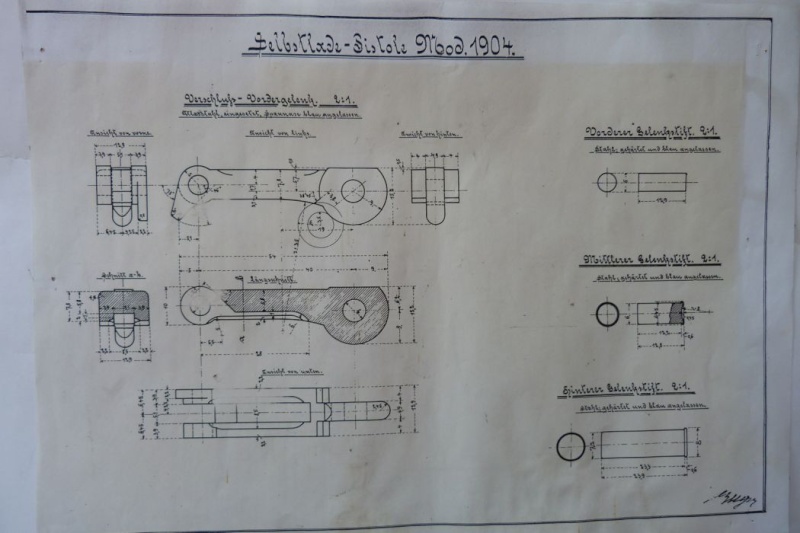

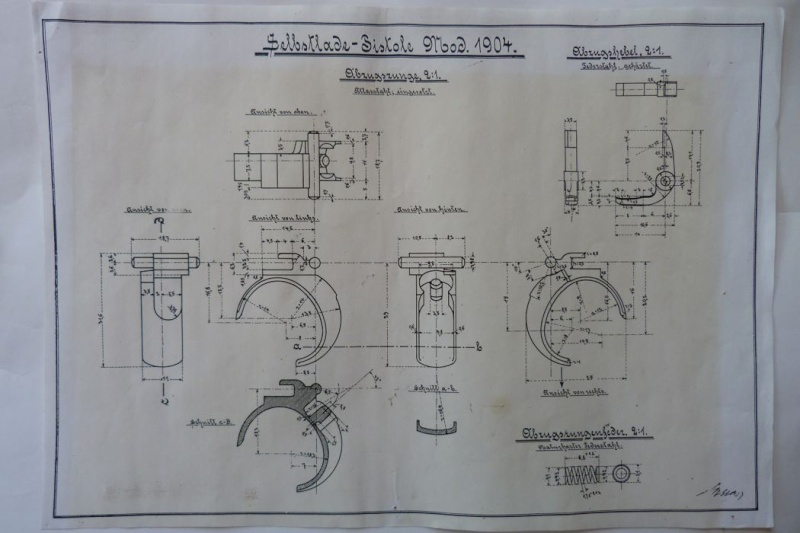

Un membre m’a communiqué 16 plans de P 08 ou plutôt de “Selbstlade-Pistol Mod. 1904“; ces plans, de format d’environ 42 cm X 30 cm, trouvés en France proviennent, probablement, d’un arsenal français car ils sont annotés dans notre langue et curieusement, nommés “1904”, les pièces présentées, cotées, peuvent être du modèle 1908.
Ce membre, que je remercie à nouveau, m’a autorisé à les reproduire et à les diffuser sur les forums, vous trouverez ci après les photos.

Vous remarquerez, en bas, à droite, sur chaque plan, la signature de l’ingénieur Georges Luger.

Les membres, férus de mécanique, d’ajustage, de tournage et de fraisage, admireront la complexité des pièces du Luger et le magnifique travail que faisait les anciens avec des machines...pas du tout à commande numérique!

Ces plans ne sont pas rares et sont présentés dans les ouvrages sur le Luger; ils ont du être reproduits à des milliers d’exemplaires, pour les besoins de la fabrication et de l’étude mais c’est la première fois, en France, que j’en découvre.

Alors les amis, encore une fois, j’attends vos réflexions, vos commentaires...


















Dernière édition par kri1942 le Ven 01 Mar 2013, 17:46, édité 1 fois
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Pocomas le Ven 01 Mar 2013, 11:28

Super ! Joël, j'ai un peu de ferraille et quelques limes, grâce à ces plans je vais me fabriquer un lulu
(ce week-end s'il ne fait pas beau)

Plus sérieusement : encore merci pour cette doc fabuleuse qu'il nous est permis de consulter tranquillement assis devant l'ordi.
avatar
Pocomas
Administrateur

Nombre de messages : 14847
Age : 62
Date d'inscription : 28/12/2008

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Ruby le Ven 01 Mar 2013, 11:43

Super ,ça correspond à du A3 environ , ça serait chouette en PDF !
J'ai ça au boulot , ou si quelqu'un d'autre les a déjà ........


------------------------

Bienviendu
esprit
avatar
Ruby
Pilier du forum
Pilier du forum

Nombre de messages : 3414
Age : 57
Localisation : Auvergne en haut à gauche "AST La Treignatoise"
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  james le Ven 01 Mar 2013, 13:09

je connais rien en usinage mais je me pose la question a savoir si un professionnel pourrait a l'aide de ses plan
rentré les cotes dans un logiciel et refaire ses pièces a l'aide de machines moderne a commande numériques ?
en serait on capable de nos jours avec la nouvelle technologie ou c'est vraiment impossible car il faudrait des outils spécifique ??
ou il faudrait concevoir des nouvelles machines ??
a titre d'information je tiens a ajouté que nullement je tiens a me lancer dans la production de P08 !
c'est juste pour ma curiosité !

------------------------

avatar
james
Futur pilier
Futur pilier

Nombre de messages : 958
Age : 43
Date d'inscription : 03/11/2009

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  byf44 le Ven 01 Mar 2013, 13:39

salut, c'est déjà les prouesses des dessinateurs!
mais aussi l'art du montage d'usinage dédié et le la fraise de forme.
Il y a aura l'art de l'ajustage et l'art de la finition manuel, pas de trace d'usinage sur un P08 impérial.

On oublira pas l'art de l'affutage des outils primordiaux.

byf44
Membre expert
Membre expert

Nombre de messages : 565
Age : 36
Date d'inscription : 06/08/2011

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  snochkeloch le Ven 01 Mar 2013, 14:03

Pour avoir fait mécanique générale dans ma prime jeunesse et avant la commande numérique, l'on travaillait avec des gammes d'usinage qui détaillaient point par point la manieres de procéder pour usiner une piece.
Ce fut d'ailleurs un des sujets lors du passage de mon diplome
.En gros c'était l'ancetre de la commande numérique mais en usinage manuel.
Pour fabriquer le P08 il n'en allait pas autrement.Le bureau d'etudes de l'usine fournissant ces documents aux ateliers.
D'ailleurs il serait interressant de savoir si ces documents existent encore salut
avatar
snochkeloch
Membre averti
Membre averti

Nombre de messages : 109
Age : 70
Localisation : a coté grande bleue
Date d'inscription : 08/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  CLOSDELIF le Ven 01 Mar 2013, 14:05

Merci Joël, c'est remarquable......
C'est exactement le genre de document, signé de JMB que j'aimerais trouver un jour drunken

------------------------

 Verna Erikson , héroïne de l'indépendance de la Finlande   Eläköön vapaus
avatar
CLOSDELIF
Pilier du forum
Pilier du forum

Nombre de messages : 16965
Age : 65
Localisation : 81
Date d'inscription : 03/09/2009

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Dominique le Ven 01 Mar 2013, 14:54

snochkeloch a écrit: "...avant la commande numérique, l'on travaillait avec des gammes d'usinage qui détaillaient point par point la manieres de procéder pour usiner une piece...."

Justement, je me demandais combien d'opération distinctes peuvent être listées; ce doit être impressionnant !
Quant au nombre de cotes indiquées, il y en a presque autant que de notes sur une partition de Jean Sébastien Bach Very Happy
Si on ajoute aux outils spécifiques les calibres de vérification diverses, la "boite à outils" devait se poser un peu là Shocked

Et à propos de "re-fabrication" je me demandais si les programmes pour imprimantes 3D dont on nous dit qu'elles pourront un jour permettre de tout refaire chez soi,
pourraient au moins exploiter ces plans pour faire des pièces prototypes en cire. Pouvoir ensuite en tirer un objet en résines colorées à des fins didactiques pourrait être sympa.
En tout cas pour ce qui est de la modélisation restituée en réalité virtuelle il y a des artistes !

http://www.turbosquid.com/FullPreview/Index.cfm/ID/313830

Dominique
Pilier du forum
Pilier du forum

Nombre de messages : 1019
Age : 65
Date d'inscription : 01/08/2011

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Vmax666 le Ven 01 Mar 2013, 15:21

Et pour les imprimantes cela fonctionne déjà. Bon pas longtemps à cause des matériaux et pas en 7x5.55 Wink mais à suivre.

http://video.fr.msn.com/?mkt=fr-fr&vid=5d174fa6-51d9-4854-b5f2-bcc6376b55f1&from=sharepermalink&src=v5:share:sharepermalink:&from=dest_fr-fr

avatar
Vmax666
Pilier du forum
Pilier du forum

Nombre de messages : 1593
Age : 57
Localisation : Suisse
Date d'inscription : 08/09/2012

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Invité le Ven 01 Mar 2013, 17:33

superbes plans ou l'on voit les détails. J'ai été dessinateur sur planche (pas sur PC) et au début de ma carrière il fallait dessiner tous les détails, un plan se voulait parfait. Les temps ont changé, un axe remplace une vis avec une indication etc ... Plus question de dessiner un ressort, perte de temps. De toute manière le PC (enfin le logiciel) remplace tout. J'adore voir ces vieux plans, le dessinateur y mettait toute son âme.
En plus des plans comme ceux-ci sont plutôt rares. A garder.

Invité
Invité


Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  kri1942 le Ven 01 Mar 2013, 17:40

carbone14 a écrit:superbes plans ou l'on voit les détails. J'ai été dessinateur sur planche (pas sur PC) et au début de ma carrière il fallait dessiner tous les détails, un plan se voulait parfait. Les temps ont changé, un axe remplace une vis avec une indication etc ... Plus question de dessiner un ressort, perte de temps. De toute manière le PC (enfin le logiciel) remplace tout. J'adore voir ces vieux plans, le dessinateur y mettait toute son âme.
En plus des plans comme ceux-ci sont plutôt rares. A garder.

Je n'ai hélas, que des photocopies, j'ai rendu les plans à leur propriétaire; enfin, je me dit que c'était déjà des copies...mais d'époque!
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  kri1942 le Ven 01 Mar 2013, 17:42

CLOSDELIF a écrit:Merci Joël, c'est remarquable......
C'est exactement le genre de document, signé de JMB que j'aimerais trouver un jour drunken

Il en reste bien quelque part!
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Corto Maltese le Ven 01 Mar 2013, 20:38

C'est vrai que les photos, c'est sympa, mais pas très lisible dans les détails....Sans vouloir abuser, un joli scan bien propre en pdf, ça irait bien dans mes archives....
avatar
Corto Maltese
Futur pilier
Futur pilier

Nombre de messages : 986
Age : 53
Localisation : 78
Date d'inscription : 25/01/2013

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  WICHITA le Sam 02 Mar 2013, 15:50

james a écrit:je connais rien en usinage mais je me pose la question a savoir si un professionnel pourrait a l'aide de ses plan
rentré les cotes dans un logiciel et refaire ses pièces a l'aide de machines moderne a commande numériques ?
en serait on capable de nos jours avec la nouvelle technologie ou c'est vraiment impossible car il faudrait des outils spécifique ??
ou il faudrait concevoir des nouvelles machines ??
a titre d'information je tiens a ajouté que nullement je tiens a me lancer dans la production de P08 !
c'est juste pour ma curiosité !
Je me pose les mêmes questions.
MITCHELL ARMS a bien refabriqué des LÜGER, il me semble que les pièces sont souvent intercheangeable.
avatar
WICHITA
Modérateur

Nombre de messages : 12309
Age : 53
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Dominique le Sam 02 Mar 2013, 17:00

Après tout on a bien inventé un système capable de percer des trous carrés, alors rien ne semble impossible Very Happy

Dominique
Pilier du forum
Pilier du forum

Nombre de messages : 1019
Age : 65
Date d'inscription : 01/08/2011

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  kri1942 le Sam 02 Mar 2013, 17:28

Bien sur que l'on peut reproduire des pistolets Luger, seulement vu les centaines d'opérations d'usinage à effectuer, ils reviendraient à des prix astronomiques!

Mitchell aux USA, a utilisé la micro fusion pour ses fabrications, ce qui réduisait le prix de revient.

Il y a trente ans en Suisse, j'ai vu un exemplaire unique fabriqué à l'échelle 1 1/2, par un professeur d'enseignement technique, ayant beaucoup de temps, de patience et d'habileté; toujours en Suisse Mr Crottet, lui, les fabrique à l'échelle 1/2!
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  WICHITA le Sam 02 Mar 2013, 18:01

Combien y a t'il eu de MITCHELL produit en fait?
Combien importé en France?
Je me souviens de ce véritable pavé dans la mare quand ils sont arrivés.
Quelqu'un les a utilisé ces MITCHELL?
La précision était'elle au rendez vous?
Perso j'ai toujours trouvé cette production.... "seyante"!
Pas la tête, non pas la tête
avatar
WICHITA
Modérateur

Nombre de messages : 12309
Age : 53
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  mikline74 le Dim 02 Mar 2014, 23:12

Bonjour, le plan de la culasse du luger m'interresse bcp.
J'ai besoin de fabriquer deux culasse plus longue , mais j'aimerai bien avoir les cotes qui s'on illisible sur les photos.
avatar
mikline74
Membre
Membre

Nombre de messages : 16
Age : 43
Localisation : vevey suisse
Date d'inscription : 02/03/2014

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  mikline74 le Dim 02 Mar 2014, 23:17

[quote="WICHITA"]
[quote="james"]je connais rien en usinage mais je me pose la question a savoir si un professionnel pourrait a l'aide de ses plan
rentré les cotes dans un logiciel et refaire ses pièces a l'aide de machines moderne a commande numériques ?
en serait on capable de nos jours avec la nouvelle technologie ou c'est vraiment impossible car il faudrait des outils spécifique ??

Il on fabriquer ces pistolet avec des fraisseuse, perceuse, tour, avec des gabarits, des outils et des idees.
On es pas plus betes, mais bcp plus impatient,
avatar
mikline74
Membre
Membre

Nombre de messages : 16
Age : 43
Localisation : vevey suisse
Date d'inscription : 02/03/2014

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Jipé 87 le Lun 03 Mar 2014, 01:21

james a écrit:je connais rien en usinage mais je me pose la question a savoir si un professionnel pourrait a l'aide de ses plan
rentré les cotes dans un logiciel et refaire ses pièces a l'aide de machines moderne a commande numériques ?
en serait on capable de nos jours avec la nouvelle technologie ou c'est vraiment impossible car il faudrait des outils spécifique ??
ou il faudrait concevoir des nouvelles machines ??
a titre d'information je tiens a ajouté que nullement je tiens a me lancer dans la production de P08 !
c'est juste pour ma curiosité !


La plupart des pièces figurant sur ces plans du Parabellum peuvent effectivement, après modélisation en CAO, être réalisées sur des machines à commande numérique (tours, fraiseuses, machines de découpe au laser...), mais pas toutes... Pour faire les rayures internes du canon, par exemple, cette opération ne peut pas être faite sur une machine à commande numérique courante, et seules les usines d'armement possèdent des machines à rayer kivonbien... Donc, le professionnel devrait aussi concevoir et fabriquer un banc à rayer et l'outillage de coupe qui va avec.
Il devrait aussi faire les démarches pour obtenir de l'Etat l'autorisation de fabriquer des armes de catégorie B, et ça ne serait pas le plus facile...

J'adore ces vieux plans, j'ai bossé une quarantaine d'années en bureau d'études, d'abord à la planche, et les dix dernières années sur informatique...

------------------------

avatar
Jipé 87
Membre confirmé
Membre confirmé

Nombre de messages : 297
Age : 66
Localisation : Limousin
Date d'inscription : 07/11/2013

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  kri1942 le Lun 03 Mar 2014, 08:23

Cette dernière réponse à mon article sur les plans du Parabellum me font penser qu'il me reste un jeu complet reproduit pour un membre...qui ne me l'a pas pris!

Si quelqu'un est intéressé, qu'il me contacte...
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  mikline74 le Lun 03 Mar 2014, 09:24

[quote="kri1942"]Cette dernière réponse à mon article sur les plans du Parabellum me font penser qu'il me reste un jeu complet reproduit pour un membre...qui ne me l'a pas pris!

Si quelqu'un est intéressé, qu'il me contacte..


Bonjour kri1942 , le jeu de plan m'interesse . Surtout le 13eme dessin.
Je vait pour un ami refaire un pieces de quelque dixieme plus longue,
J'ai un modele, mais la prise de cotes et le dessin c'es pas ma tasse de the.
avatar
mikline74
Membre
Membre

Nombre de messages : 16
Age : 43
Localisation : vevey suisse
Date d'inscription : 02/03/2014

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  kri1942 le Lun 03 Mar 2014, 10:52

mikline74 a écrit:
kri1942 a écrit:Cette dernière réponse à mon article sur les plans du Parabellum me font penser qu'il me reste un jeu complet reproduit pour un membre...qui ne me l'a pas pris!

Si quelqu'un est intéressé, qu'il me contacte..


Bonjour kri1942 , le jeu de plan m'interesse . Surtout le 13eme dessin.
Je vait pour un ami refaire un pieces de quelque dixieme plus longue,
J'ai un modele, mais la prise de cotes et le dessin c'es pas ma tasse de the.


MP envoyé.
avatar
kri1942
Pilier du forum
Pilier du forum

Nombre de messages : 2479
Age : 75
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  Jipé 87 le Lun 03 Mar 2014, 10:53

Les plans du modèle 1904 peuvent être téléchargés ici : http://fr.scribd.com/doc/147327275/The-Luger-Pistol-Blueprint-Pistole-1900-1906
Le modèle 1900 : http://fr.scribd.com/doc/147326265/The-Luger-Pistol-Blueprints-Ordonnanz-Zur-Pistole-1900
Le modèle 1906 : http://fr.scribd.com/doc/147327854/The-Luger-Pistol-Blueprints-Pistole-1906

Il faut s'inscrire pour télécharger les .pdf, mais on peut enregistrer les images une à une, sans avoir besoin de s'inscrire...

------------------------

avatar
Jipé 87
Membre confirmé
Membre confirmé

Nombre de messages : 297
Age : 66
Localisation : Limousin
Date d'inscription : 07/11/2013

Revenir en haut Aller en bas

Re: Les plans de Luger Parabellum.

Message  mikline74 le Lun 03 Mar 2014, 14:41

Merci, mais ca me mets page web inaccesible  Question
avatar
mikline74
Membre
Membre

Nombre de messages : 16
Age : 43
Localisation : vevey suisse
Date d'inscription : 02/03/2014

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
