Jauge de feuillure de 8 mm Lebel

Message  chassepot le Sam 17 Nov 2012, 07:53

Bonjour,

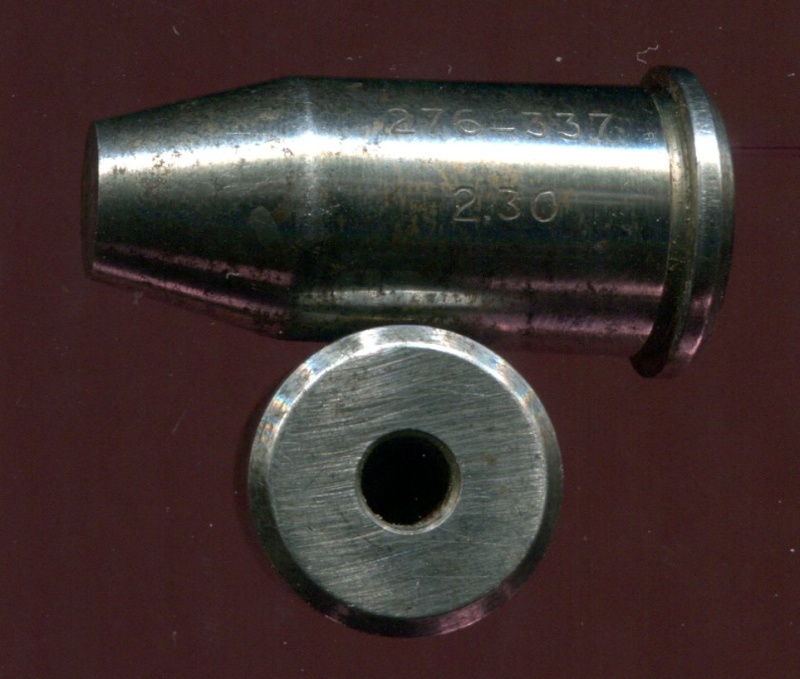

J'ai trouvé dernièrement ces jauges de feuillure en 8 mm Lebel.



Concernant les marquages :

2.30 est l'épaisseur en mm du bourrelet, permettant de mesurer une feuillure trop grande pour un arme en 8 mm lebel. En effet, si on peut fermer la culasse après avoir introduit cette jauge dans la chambre, c'est que la feuillure de l'arme est trop grande, d'où risque de dysfonctionnement l'arme, de déchirure de l'étui ou plus gravement de danger pour le tireur.

Par contre je ne connais pas la signification du marquage : 276_337

Peut-être s'agit-il d'un N° de nomenclature militaire ?

Avez-vous une idée ?

chassepot


chassepot
Membre
Membre

Nombre de messages : 66
Age : 54
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  WICHITA le Sam 17 Nov 2012, 08:13

Pièce trés intéressante, qui permetrait de jauger les rolling block dont on parle ces temps-ci...

WICHITA
Modérateur

Nombre de messages : 11314
Age : 52
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  ASA le Sam 17 Nov 2012, 09:05

WICHITA a écrit:Pièce trés intéressante, qui permetrait de jauger les rolling block dont on parle ces temps-ci...



Très intéressant en effet,
peut on te demander ou tu as trouver une telle pièce ?


ASA
Pilier du forum
Pilier du forum

Nombre de messages : 1156
Age : 59
Localisation : LIMOUSIN
Date d'inscription : 16/12/2009

http://www.reglementaires.com

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  WICHITA le Sam 17 Nov 2012, 09:28

Les deux sont identiques?

WICHITA
Modérateur

Nombre de messages : 11314
Age : 52
Localisation : Plein sud !
Date d'inscription : 29/12/2008

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  chassepot le Sam 17 Nov 2012, 09:34

Les deux sont authentique et ont été trouvées à la bourse de Lons le Saunier (Jura) dimanche dernier (11 novembre).

Si ça vous intéresse je mettrai plus tard des photos d'autres jauges de feuillure en 8 Lebel... mais en attendant j'aimerais, si possible, connaitre la signification de ce code.

@+

chassepot


Dernière édition par chassepot le Sam 17 Nov 2012, 14:13, édité 1 fois

chassepot
Membre
Membre

Nombre de messages : 66
Age : 54
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  TOMEÏ le Sam 17 Nov 2012, 09:52


Bonjour.

Les jauges (vérificateurs de feuillure) pour le fusil modèle 1886 et dérivés sont au nombres de trois.
2,0 MINI
2,1 MAXI
2,3 REBUT en service.
Ces cotes et dénominations sont gravées sur le corps.
Je n'ai jamais vu ce type de jauge qui ne ressemble pas aux vérificateurs habituels qui ont la forme de la cartouche, comme c'est le cas ci-dessous
pour la 2,0 à gauche et la 2,3 à droite.



Désolé pour la photo mais je n'ai que celle-ci.

Sans affirmation, il se pourrait que : 276_337 soit le numéro de nomenclature ou d'identification de l'époque.











TOMEÏ
Pilier du forum
Pilier du forum

Nombre de messages : 1580
Age : 74
Localisation : Marseille
Date d'inscription : 20/07/2011

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  chassepot le Sam 17 Nov 2012, 10:37

Il s'agit bien d'un N° de nomenclature ou référence militaire. La réponse est arrivée sur un autre forum par le très compétent MOSELLE57, je l'en remercie.


Bonjour,

Effectivement, il s'agit du numéro de nomenclature de l’outil dans ce cas "vérificateur de Feuillure". Ce numéro est composé de 2 nombres le S (276) et le D (337) mais je ne connais pas la signification de S et D ( S peut être pour Série, D ..?) . Toujours est-il un vérificateur de 7,5 c'est 276 144 .Le nombre D semble ne pas varier quelque soit la valeur de la feuillure.
Cette codification date bien avant guerre.

Bien Cordialement
Moselle 57

Exemple des outils du FM 24-29



@+

chassepot

chassepot
Membre
Membre

Nombre de messages : 66
Age : 54
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  chassepot le Sam 17 Nov 2012, 12:33

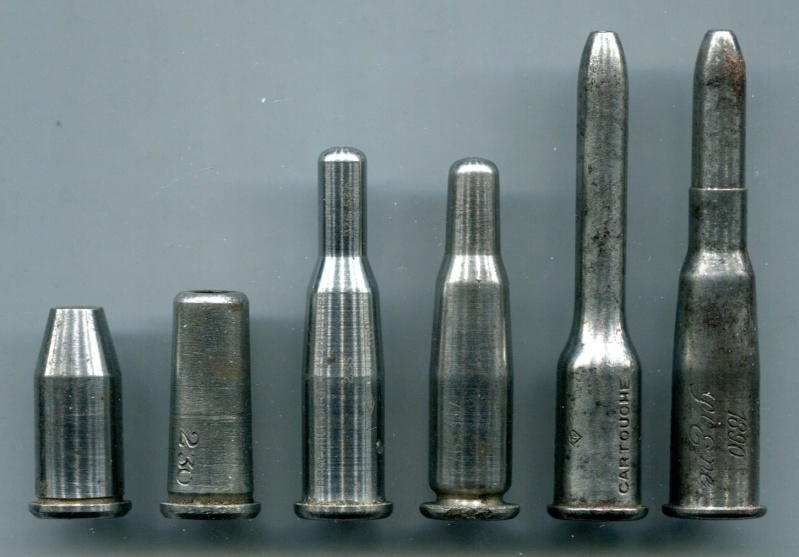

Quelques vérificateurs de feuillure en 8 mm Lebel de différentes formes :

La pièce de droite est une cartouche maxi et pas un véricateur de feuillure.


Pour TOMEÏ : j'ai aussi quelques jauges de feuillure de 2.35 mm.

@+

chassepot

chassepot
Membre
Membre

Nombre de messages : 66
Age : 54
Date d'inscription : 28/09/2012

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  Natthan le Lun 19 Nov 2012, 09:38

Bonjour,
c est top ce type de pièce :))))

Natthan
Membre averti
Membre averti

Nombre de messages : 117
Age : 38
Date d'inscription : 16/06/2010

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  JLH4590 le Lun 19 Nov 2012, 14:56

c'est la premiere fois que je vois autant de jauges pour le 8 lebel

------------------------

vivent les arquebusiers normands
Du fait de leur seule existence les armes détenues par la population sont une garantie pour notre Liberté

Charles de GAULLE

37

JLH4590
Pilier du forum
Pilier du forum

Nombre de messages : 1530
Age : 68
Localisation : ouest
Date d'inscription : 31/12/2008

Revenir en haut Aller en bas

Re: Jauge de feuillure de 8 mm Lebel

Message  Mezigot le Lun 19 Nov 2012, 17:09

JLH4590 a écrit:c'est la premiere fois que je vois autant de jauges pour le 8 lebel

Idem pour moi, et vu le nombre d'arme dans ce calibre que je possede, cela me serait bien utile... Suis jaloux! pale

Mezigot
Pilier du forum
Pilier du forum

Nombre de messages : 1801
Age : 45
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas
