Embouchoir MK1: Empty Embouchoir MK1:

Message  joselito le Dim 11 Mar 2012, 18:20

je ne sais pas si le sujet a déjà été traité ...?? mais comment ce fait il qu'on rencontre 2 Types d'embouchoir sur les MK1..ci-joint 2 photos '' ne tenez pas compte du tenon de baionnette supprimé sur l'une des 2 photos ''....Embouchoir MK1: Dsc00316Embouchoir MK1: Dsc00317
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  ledef le Lun 12 Mar 2012, 06:04

Salut, je ne trouve pas la différence entre les 2 photos.
Pourrais tu nous donner plus de précisions?
Tes photos nous montrent des embouchoirs de MkIII
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Lun 12 Mar 2012, 06:40

Embouchoir MK1: 72113

Il existe 6 variations d'embouchoir pour les N°1 MKIII et MKIII* sans compter celle équipant les N°1 MKI et MKI*.

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982
HELIX
HELIX
Administrateur

Nombre de messages : 20015
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  Lavr Kornilov le Lun 12 Mar 2012, 08:50

en plus il ya la version australienne qui d'après ce qui m'a été dit a été faite pour faciliter les réglages
Embouchoir MK1: Dsc_0030
Lavr Kornilov
Lavr Kornilov
Membre confirmé
Membre confirmé

Nombre de messages : 324
Age : 44
Date d'inscription : 28/03/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  nono le Lun 12 Mar 2012, 09:09

ledef a écrit:Salut, je ne trouve pas la différence entre les 2 photos.
Pourrais tu nous donner plus de précisions?
Tes photos nous montrent des embouchoirs de MkIII
Comme différence, l'attache de la grenadière n'a pas été faite sur la première photo Wink

------------------------

Embouchoir MK1: 28tkoz9 P 210
Législation armes
nono
nono
Membre expert
Membre expert

Nombre de messages : 603
Age : 73
Date d'inscription : 07/01/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Lun 12 Mar 2012, 10:49

Lavr Kornilov a écrit:en plus il ya la version australienne qui d'après ce qui m'a été dit a été faite pour faciliter les réglages

Embouchoir MK1: 72113

Les australiennes étaient incluses dans mes comptes. Wink

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982
HELIX
HELIX
Administrateur

Nombre de messages : 20015
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  joselito le Lun 12 Mar 2012, 19:22

nono a écrit:
ledef a écrit:Salut, je ne trouve pas la différence entre les 2 photos.
Pourrais tu nous donner plus de précisions?
Tes photos nous montrent des embouchoirs de MkIII
Comme différence, l'attache de la grenadière n'a pas été faite sur la première photo Wink

Bravo nono, tu as trouvé l'astuce...en fait, je me suis planté hier dans la présentation du sujet...donc pas MK1 , mais N°1 MK3...et la différence dans les 2 photos, ç'est bien au niveau de l'attache de la grenadiere; il y a des embouchoirs avec et sans trou pour l'attache grenadiere...pour info, la photo prise sans attache provient d'un lightgow 1944.. study
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  joselito le Lun 12 Mar 2012, 19:37

HELIX a écrit: Embouchoir MK1: 72113

Il existe 6 variations d'embouchoir pour les N°1 MKIII et MKIII* sans compter celle équipant les N°1 MKI et MKI*.

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982

Salut Helix
peux-tu developper STP, les 6 variations d'embouchoir et par la même occasion, la différence qu'il y a par rapport aux MKIII et MKIII*...les dates de production ,je suppose....? MKIII* plus tardif, non scratch
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Lun 12 Mar 2012, 20:25

joselito a écrit:
HELIX a écrit: Embouchoir MK1: 72113

Il existe 6 variations d'embouchoir pour les N°1 MKIII et MKIII* sans compter celle équipant les N°1 MKI et MKI*.

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982

Salut Helix
peux-tu developper STP, les 6 variations d'embouchoir et par la même occasion, la différence qu'il y a par rapport aux MKIII et MKIII*...les dates de production ,je suppose....? MKIII* plus tardif, non scratch

Embouchoir MK1: 72113

Pas ce soir car en pleine compta annuelle , mais dès que j'aurai terminé. Wink

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982
HELIX
HELIX
Administrateur

Nombre de messages : 20015
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty rep..

Message  joselito le Lun 12 Mar 2012, 20:44

ça marche..d'avance Embouchoir MK1: 117219 riding Embouchoir MK1: 72113
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  ledef le Lun 12 Mar 2012, 21:19

Embouchoir MK1: Img_2026
pour mémoire, un embouchoir MkI*** de 1905 modifié 1912


Dernière édition par ledef le Mar 13 Mar 2012, 21:57, édité 1 fois
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  ledef le Mar 13 Mar 2012, 21:56

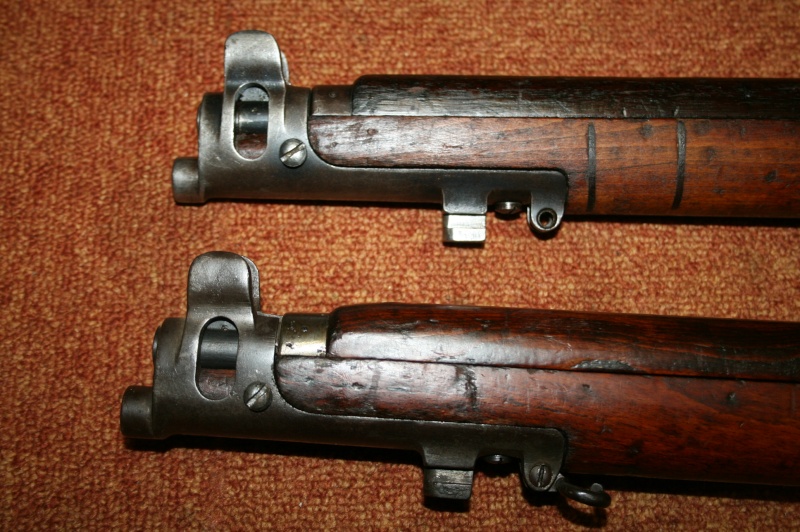

j'ai contrôlé les autres SMLE de ma collection et en voilà les photos,
le plus fin est de 1918 et l'autre de 1943. respectivement, celui du haut 1943 celui du bas 1918.
Embouchoir MK1: Img_2112[/url[url=https://servimg.com/image_preview.php?i=173&u=11293854]Embouchoir MK1: Img_2113[/url[url=https://servimg.com/image_preview.php?i=174&u=11293854]Embouchoir MK1: Img_2114
ledef
ledef
Membre confirmé
Membre confirmé

Nombre de messages : 212
Age : 51
Localisation : alsace
Date d'inscription : 09/04/2010

Revenir en haut Aller en bas

Embouchoir MK1: Empty rep..

Message  joselito le Mar 13 Mar 2012, 22:34

Embouchoir MK1: 117219 pour les photos..mais il reste l'énigme des embouchoirs non percés au niveau de la grenadiere... riding
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  An ix le Mer 14 Mar 2012, 21:27

Ce n'est pas une énigme Wink

Il s'agit d'embouchoirs fabriqués par Lithgow (Australie) après 1942 ou par Ishapore (Inde) entre 42 et 44.

Ce n'est pas un anneau de grenadière mais un "stacking swivel" (anneau pour la mise en faisceaux de l'arme) Wink

(d'ailleurs si quelqu'un sait comment on met les SMLE en faisceaux avec cet anneau ouvert je serais très intéressé : je n'ai jamais réussi Embarassed )
An ix
An ix
Membre expert
Membre expert

Nombre de messages : 633
Age : 50
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  cro24 le Mer 14 Mar 2012, 22:37

An ix a écrit:Ce n'est pas une énigme Wink

Il s'agit d'embouchoirs fabriqués par Lithgow (Australie) après 1942 ou par Ishapore (Inde) entre 42 et 44.

Ce n'est pas un anneau de grenadière mais un "stacking swivel" (anneau pour la mise en faisceaux de l'arme) Wink

(d'ailleurs si quelqu'un sait comment on met les SMLE en faisceaux avec cet anneau ouvert je serais très intéressé : je n'ai jamais réussi Embarassed )

Ben oui c'est pas une énigme puisque c'est pas une grenadière clown
Comme disent les Shadocks: si ya pas de solution ya pas de problème clown

En fait pour les assembler c'est très simple il faut en mettre deux face à face crosse par terre et
rapprocher et accrocher les deux anneaux, donner du pied et mettre le troisième.
Enfin à défaut de pouvoir pratiquer c'est comme ca que ca semble être.
cro24
cro24
Futur pilier
Futur pilier

Nombre de messages : 936
Age : 60
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  An ix le Jeu 15 Mar 2012, 07:38

cro24 a écrit:...En fait pour les assembler c'est très simple il faut en mettre deux face à face crosse par terre et
rapprocher et accrocher les deux anneaux, donner du pied et mettre le troisième.
Enfin à défaut de pouvoir pratiquer c'est comme ca que ca semble être...

Le problème c'est que j'ai pratiqué :!: . Tout ce que j'ai réussi à faire c'est un tas de SMLE empilés les uns sur les autres Embarassed

Les crochets se retrouvent face à face à peu près dans le même plan et au délà de deux fusils je ne vois pas comment les accrocher Suspect
An ix
An ix
Membre expert
Membre expert

Nombre de messages : 633
Age : 50
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  nono le Jeu 15 Mar 2012, 09:09

An ix a écrit:
cro24 a écrit:...En fait pour les assembler c'est très simple il faut en mettre deux face à face crosse par terre et
rapprocher et accrocher les deux anneaux, donner du pied et mettre le troisième.
Enfin à défaut de pouvoir pratiquer c'est comme ca que ca semble être...

Le problème c'est que j'ai pratiqué :!: . Tout ce que j'ai réussi à faire c'est un tas de SMLE empilés les uns sur les autres Embarassed

Les crochets se retrouvent face à face à peu près dans le même plan et au délà de deux fusils je ne vois pas comment les accrocher Suspect
De ce que j'ai vu, deux fusils viennent s'acrocher dans le troisième Wink

------------------------

Embouchoir MK1: 28tkoz9 P 210
Législation armes
nono
nono
Membre expert
Membre expert

Nombre de messages : 603
Age : 73
Date d'inscription : 07/01/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  cro24 le Jeu 15 Mar 2012, 10:58

An ix a écrit:
cro24 a écrit:...En fait pour les assembler c'est très simple il faut en mettre deux face à face crosse par terre et
rapprocher et accrocher les deux anneaux, donner du pied et mettre le troisième.
Enfin à défaut de pouvoir pratiquer c'est comme ca que ca semble être...

Le problème c'est que j'ai pratiqué :!: . Tout ce que j'ai réussi à faire c'est un tas de SMLE empilés les uns sur les autres Embarassed

Les crochets se retrouvent face à face à peu près dans le même plan et au délà de deux fusils je ne vois pas comment les accrocher Suspect

C'est un peu ce que je crains aussi: un empilement de SMLE....
Enfin je risque rien: je n'ai qu'un fusil et un embouchoir de rabe. clown
Ca permet juste d'avoir une idée de la chose. Peut être que ca fonctione comme avec le système
francais: deux fusils "accrochés" et le troisième qui vient se poser contre pour tenir l'ensemble debout?
cro24
cro24
Futur pilier
Futur pilier

Nombre de messages : 936
Age : 60
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty rep..

Message  joselito le Dim 25 Mar 2012, 21:48

petit rappel de piqûre pour l'ami Hélix...mes prieres ne sont pas exaucées....si tu passes par là mon bon Hélix... old Embouchoir MK1: 2863987946
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Jeu 29 Mar 2012, 17:38

Embouchoir MK1: 72113

Débarassé de nombreux problèmes je vais enfin pouvoir de nouveau être plus présent sur le fofo et surtout traiter le sujet de joselito. Wink

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982
HELIX
HELIX
Administrateur

Nombre de messages : 20015
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Jeu 29 Mar 2012, 18:00

Embouchoir MK1: 72113

Comme je l'ai indiqué dans ma première réponse les variations autour de cet embouchoir de SMLE N°1 sont au nombre de sept.

Première variante.

Trouvé sur les N°1 MKI & MKI* cet embouchoir est caractérisé par ses oreilles incurvées vers l'intérieur.
Ces dernières possèdent chacune un trou ovale , non pas pour la lumière comme trop souvent répété , mais simplement pour alléger la pièce.
Derriere le tenon de baïonnette on trouve une bosse percé d'un trou servant à la mise en faisceau par l'intermédiaire d'une boucle.

Deuxième variante.

C'est la plus courante et est celle montée à l'origine sur les N°1 MKIII & MKIII*.
Les oreilles sont plus minces et plus écartées l'une de l'autre pour des raisons d'éclairage du guidon.
Elles sont également percée d'un trou ovale.

Troisième variante.

On la trouve sur les N°1 MKIII & MKIII* fabriqués par Ishapore de 1918 au début des années 20.
Cet embouchoir est identique au précédent mis à part les oreilles de protections qui ne sont plus percées.

Quatrième variante.

Trouvé sur le N°1 MKIII* fabriqués à Lithgow après 1942 et sur certains fabriqués à Ishapore de 1942 à 1944 cet embouchoir est identique au précédent excepté le trou de mise en faisceau qui est absent.

Cinquième variante.

Trouvé sur les N°1 MKIII* fabriqués à Lithgow de 1944 à 1953 cet embouchoir est identique à la deuxième variante mis à part que les trous des oreilles ne sont plus ovales mais carrés.

Sixième variante.

Trouvé sur les N°1 MKIII* fabriqués par Ishapore de 1945 à 1979 cet embouchoir à les oreilles carrées percées d'un trou ovale.
De plus celles ci sont parfaitement verticales par rapport au corps de l'embouchoir.
Enfin la bosse de mise en faisceau est supprimée.

Septième variante.

Trouvé sur les N°1 MKIII* en service en Australie et remaniés courant 1956 cet embouchoir a un trou rond sur l'oreille de protection gauche à la place du trou carré.

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982
HELIX
HELIX
Administrateur

Nombre de messages : 20015
Age : 51
Date d'inscription : 12/02/2009

Revenir en haut Aller en bas

Embouchoir MK1: Empty rep..

Message  joselito le Jeu 29 Mar 2012, 22:28

Alors là, je dis :bravo: SUPER HELIX...., ç'est ce qu'on appelle un bon résumé..je te mets 18/20 car ç'a n'a pas été imagé... lol1 lol1 je sais, je sais...je suis un gros Enquiquiqui....neur!!!!
Embouchoir MK1: 117219 :ouichef:
joselito
joselito
Modérateur

Nombre de messages : 12579
Age : 59
Localisation : FTA Bully Chti !
Date d'inscription : 29/05/2011

Revenir en haut Aller en bas

Embouchoir MK1: Empty Re: Embouchoir MK1:

Message  HELIX le Ven 30 Mar 2012, 06:24

Embouchoir MK1: 72113

Je n'ai fait que traduire et recopier ce qui se trouvait dans le petit livre en photo ci dessous.
Il est très pratique pour étudier l'arme pièce par pièce.

Embouchoir MK1: 242827 Embouchoir MK1: 335982 Embouchoir MK1: 335982

Embouchoir MK1: Img_7518
